項目名稱: T模及氣輔結合模具
制作方式: CNC/EDM
材料: PP+20%GF
項目期間:Aug.2022- Nov.2022
項目経理:Cindy Zeng
有關模具

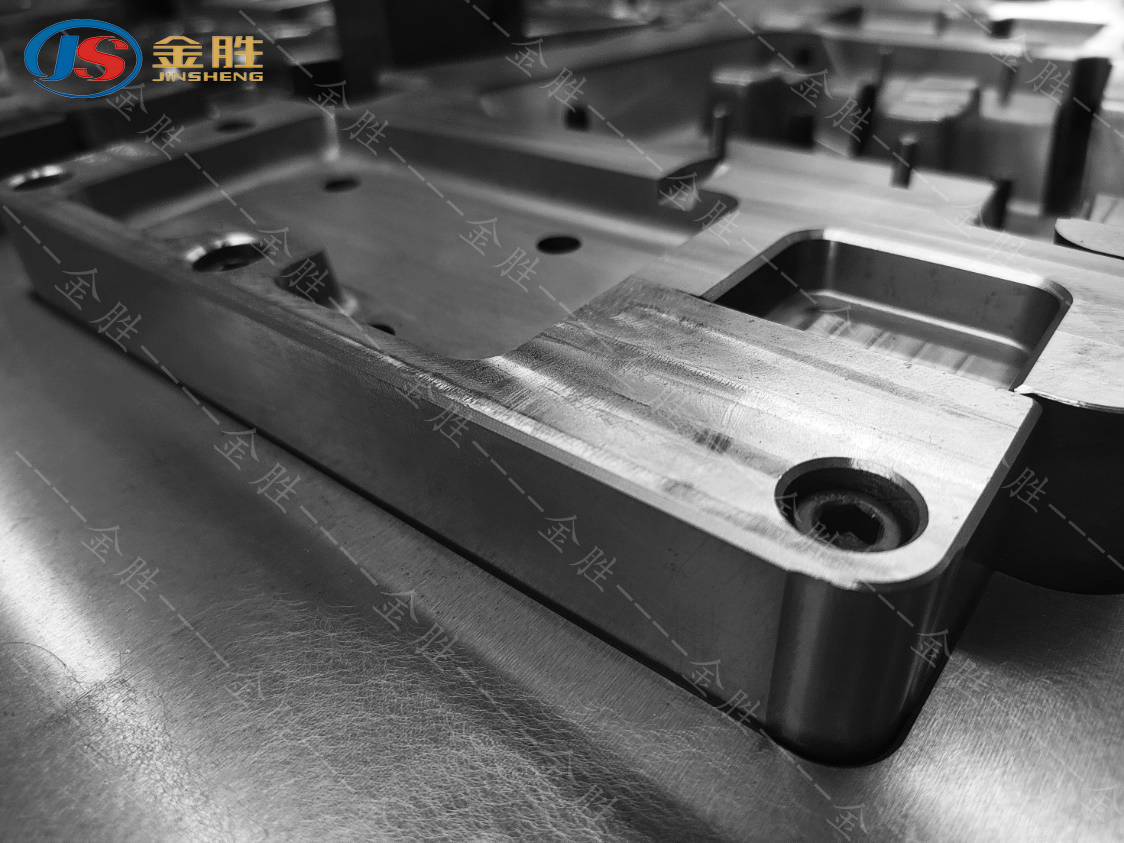

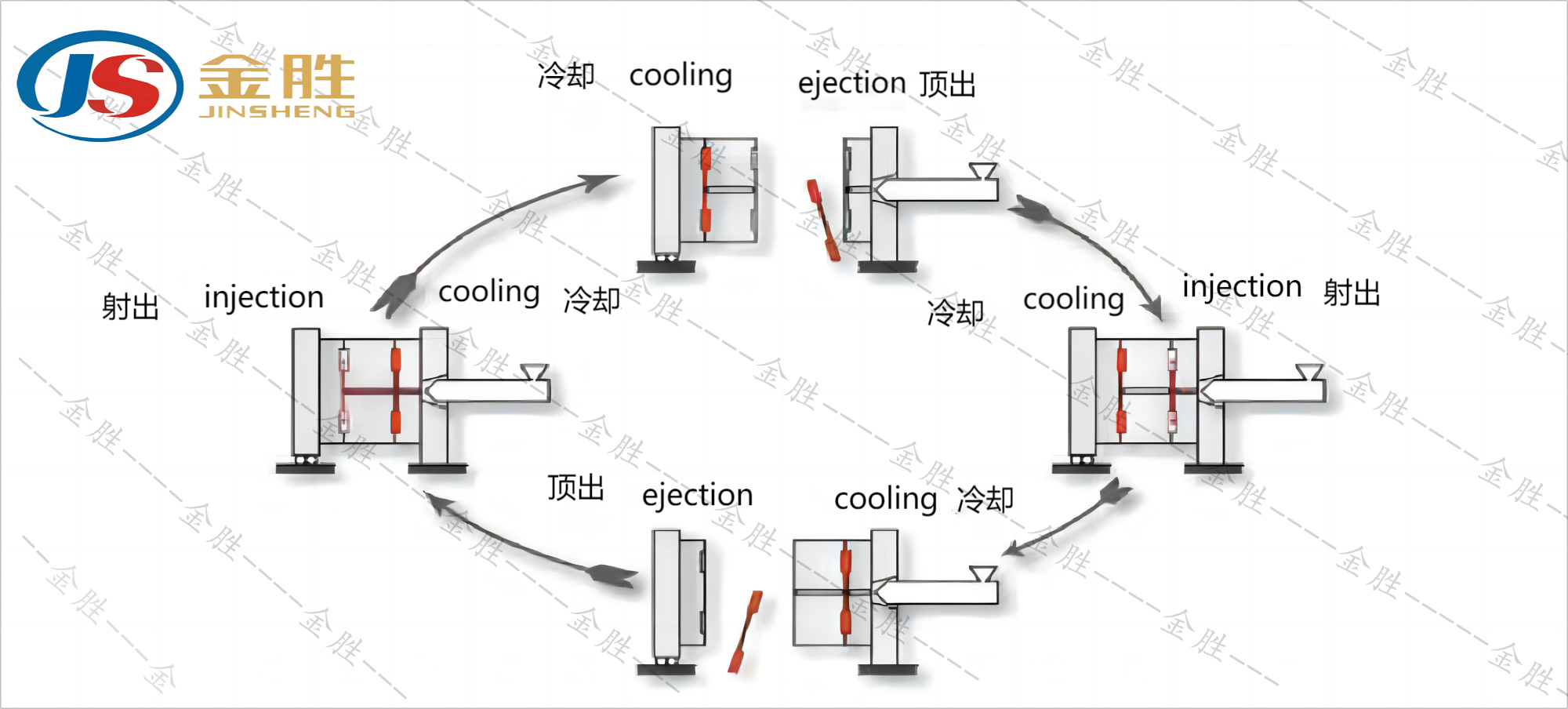

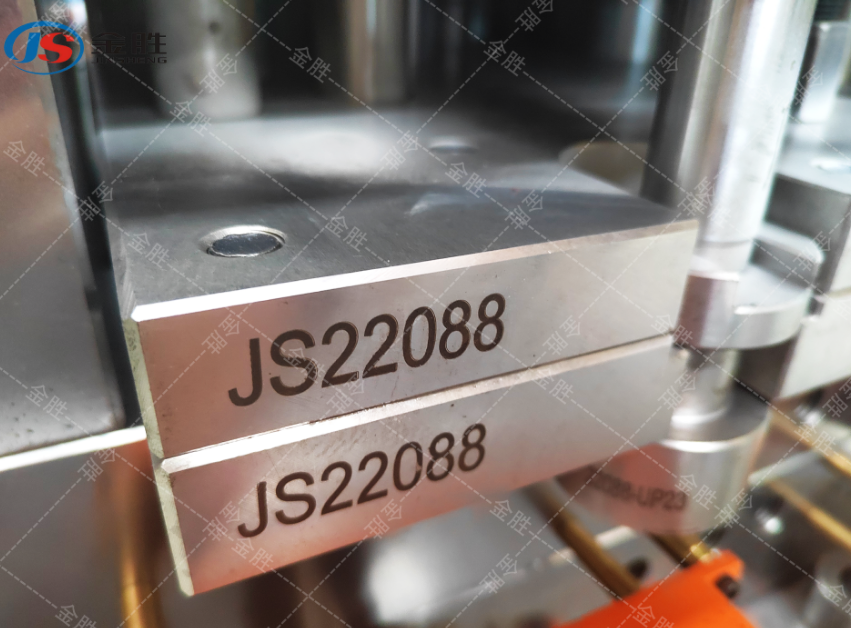

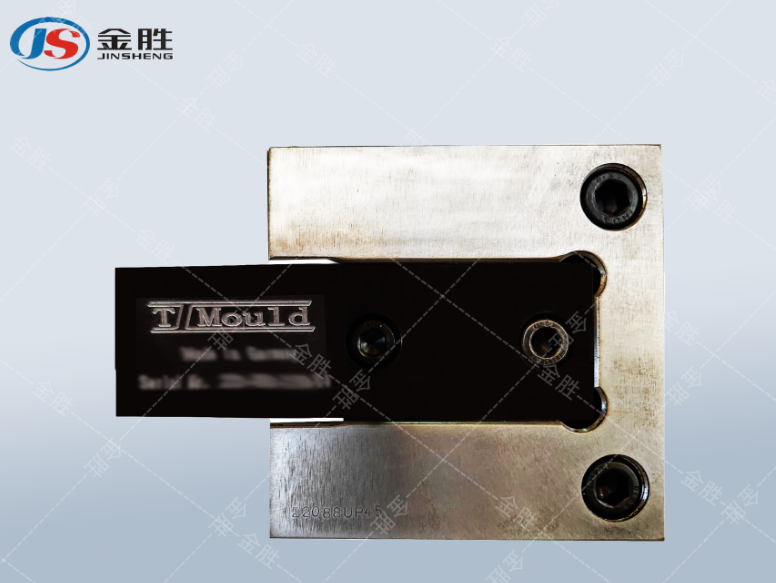

本案例是由T模及氣輔相結合的模具。疊層模具(T-Mold)主要是利用模具射出成型中的冷卻時間來增加模具的產能。T-Mold類似疊模采用雙層模雙合模面的設計,在生產過程中兩層分模面交替打開,一層分模面在冷卻時,另一層同時完成開模、頂出、合模、注射、保壓動作,結合德國專利技術,模具的一開一閉由專利T鎖控制完成
T 模 (疊層模具) 優勢
1. 經濟效益可觀:疊式熱流道模具所需的鎖模力只需增加5% ~15%,型腔數目可增加一倍,生產量可提高90% ~95%。T-Mold 對于冷卻時間占生產循環時間40%以上的大批量產品有極大的優勢,例如我司制作的Boxstep。冷卻時間長,整個周期相對很長,應用 T模的話生產力倍增。
2. 施工容易:疊式熱流道注塑可以在普通的注塑機上有效地生產制品,不需大量增加設備投資成本。T Mould 只需適度修改普通注塑機的動作流程,無需專用的注塑設備。
氣輔功能:
Boxstep模具還應用到氣輔設備,塑膠充填到型腔適當?shù)臅r(shí)候(75%~99.9%)注入惰性高壓氮?dú)猓瑲怏w推動融熔塑膠繼續充填滿型腔,用氣體保壓來代替塑膠保壓過程 。降低產品的殘余應力,使產品不變形,解決產品表面縮痕問題,縮短產品生產成型周期時間,提高生產效率節省塑膠原材料,最高節省率可達百分之三十 。
我司自有制氮設備,可同時連接4臺注塑機正常工作。
模具難度:
1. 比一般模具設計制造要求高;
2. 需要開合??刂茩C(jī)構;
3.特殊熱流道結構;
4.調機比普通模具要求高;
5.增加氣輔技術使調機操作難度更高。
測量數據
我司內部制作對應的專業治具測量產品數據,達到全方位監控產品質量

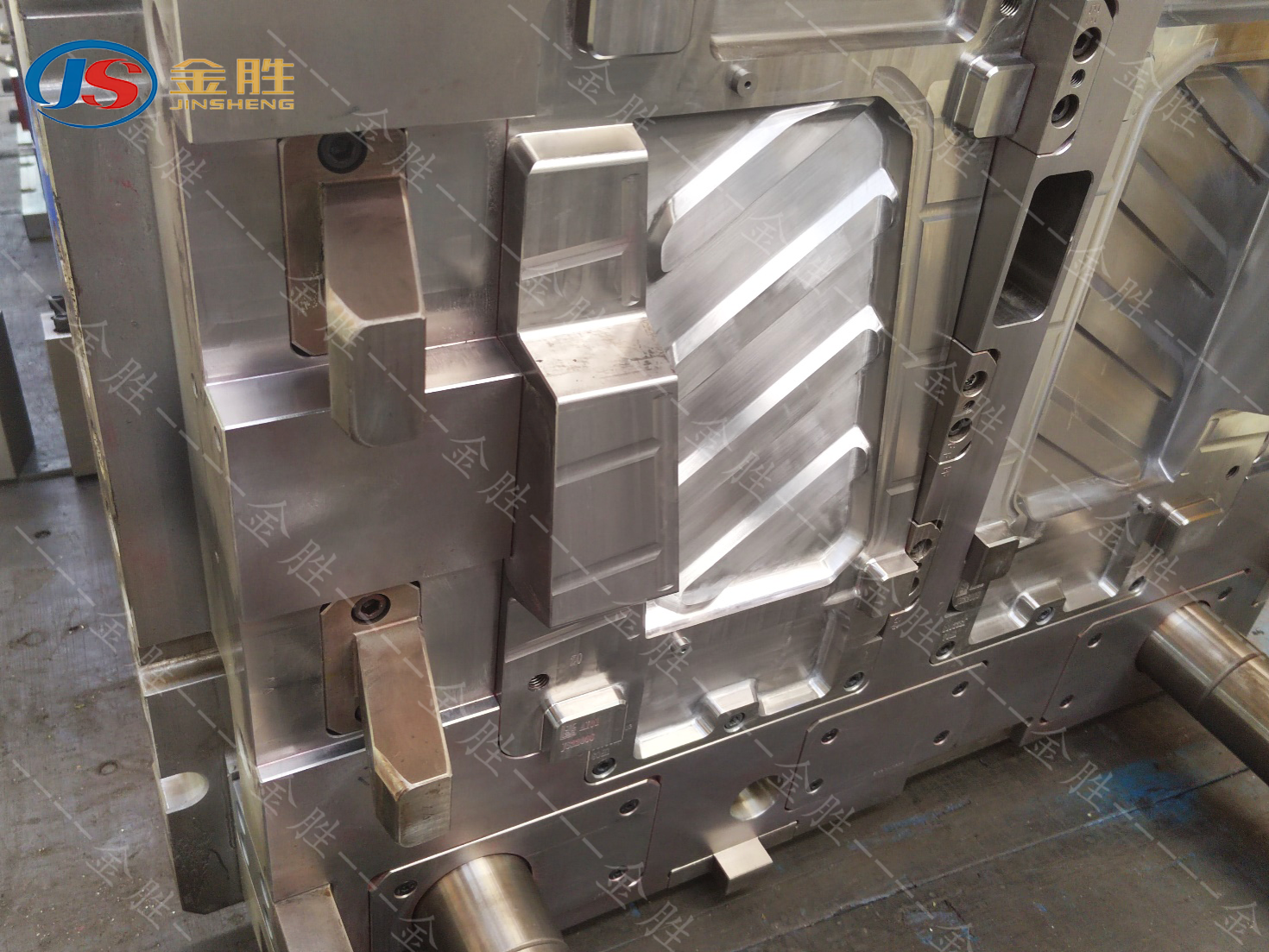

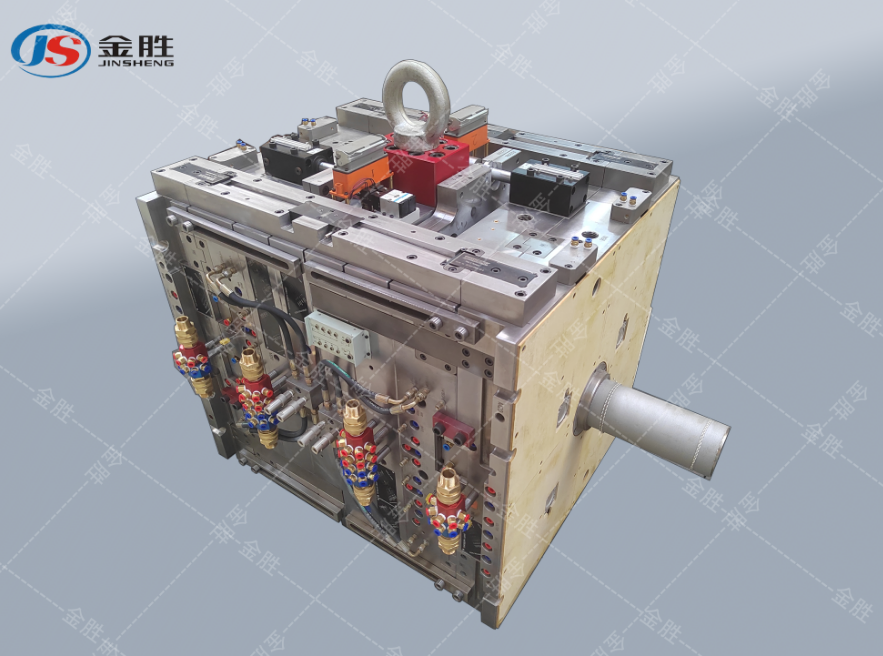

模 (疊層模具) 完成品
